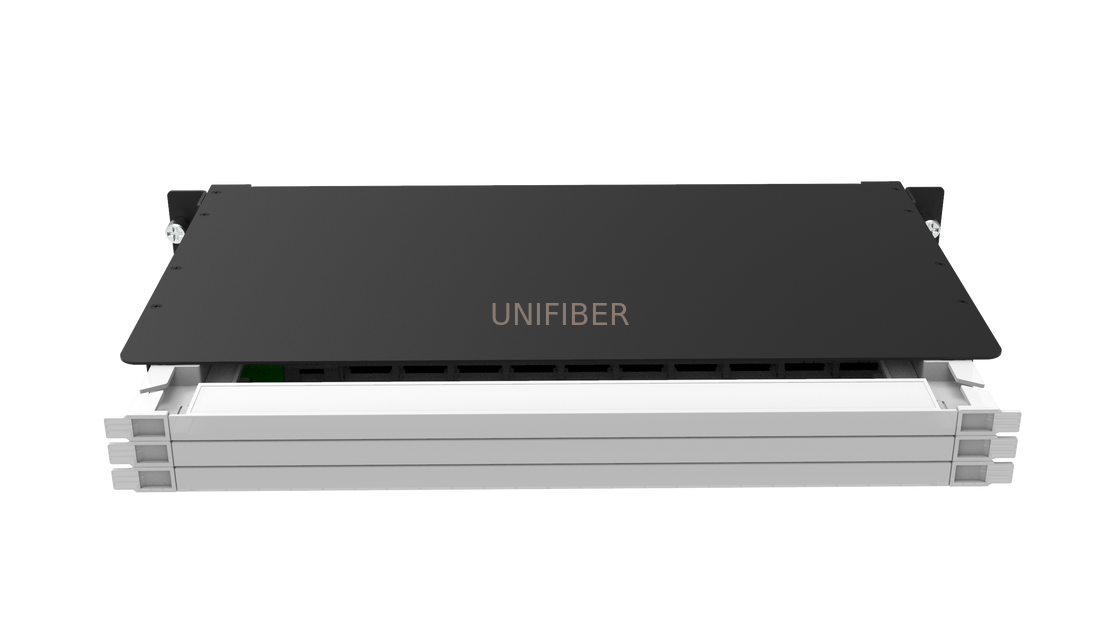

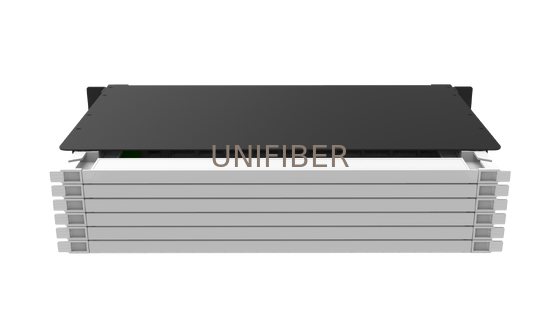

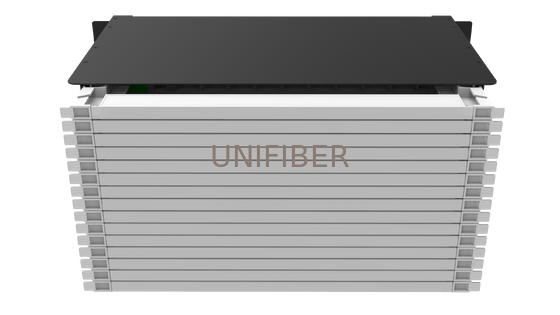

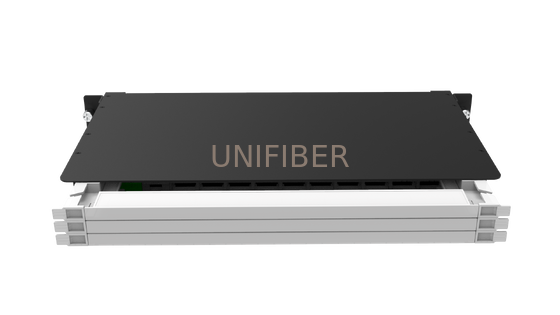

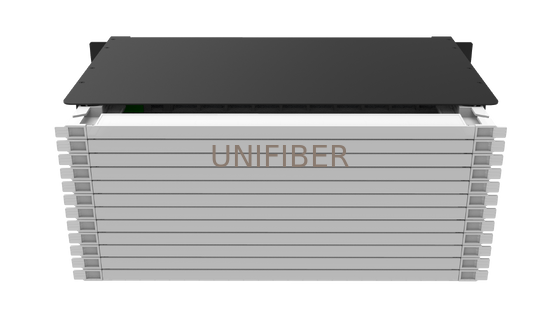

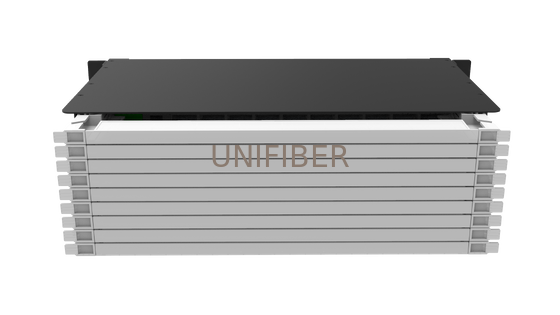

Newly designed multi-function high-density ODF Unit 1~6U

큰 이미지 : Newly designed multi-function high-density ODF Unit 1~6U

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Unifiber or OEM
인증:	ROHS
모델 번호:	GPX07C9

결제 및 배송 조건:

최소 주문 수량:	1
가격:	협상 가능
포장 세부 사항:	판지 상자
배달 시간:	5 ~ 8 일
지불 조건:	신용장, 전신환
공급 능력:	100pcs/일

상세 제품 설명

제품:	다기능 고밀도 ODF 유닛 1~6U	재료:	냉간압연강판
랙 높이:	1U~6U	용량:	1U-144F
트레이 용량:	48 파이버 LC	크기 (HxWxD):	483mm×245mm×1~6U
강조하다:	high-density fiber optic patch panel , multi-function ODF unit 1U , 6U fiber optic patch panel

Newly Designed Multi-Function High-Density ODF Unit 1~6U

The GPX07C9 is a modular, low-loss, high-density ODF Unit that supports multiple deployment methods including MPO-LC/SC, PLC splitting, TAP, splicing, and patching. The modular slide-out tray design provides professional, reliable, and flexible cabling solutions, enhancing connectivity performance in high-density fiber management systems. Various functional trays and cabling accessories are available to improve system flexibility and ensure optimal user experience.

Key Features

19" standard ODF Unit with easy, single-person installation
Modular design with slide-out trays, each accommodating 48 LC fibers
1~6U height options available, with each 1U accommodating 3 trays
Multiple deployment methods: MPO-LC/SC, PLC, TAP, splicing, and patching

Applications

Data Center Cabling
High Density Fiber Cabling
Telecommunication Systems

Specifications

Model	Size (W×D×H)	Number of Trays	Maximum Capacity
GPX07C9-1U	482×295×44.4	3	9 groups of 12F \| 3 groups of 12F \| 144/72 \| 12 groups - 1×8LC
GPX07C9-2U	482×295×88.5	6	18 groups of 12F \| 6 groups of 12F \| 288/144 \| 24 groups - 1×8LC
GPX07C9-3U	482×295×132.5	9	27 groups of 12F \| 9 groups of 12F \| 432/216 \| 36 groups - 1×8LC
GPX07C9-4U	482×295×176.5	12	36 groups of 12F \| 12 groups of 12F \| 576/288 \| 48 groups - 1×8LC
GPX07C9-5U	482×295×221	15	45 groups of 12F \| 15 groups of 12F \| 720/360 \| 60 groups - 1×8LC
GPX07C9-6U	482×295×265.5	18	54 groups of 12F \| 18 groups of 12F \| 864/432 \| 72 groups - 1×8LC

Splicing Tray

Installation Type	Factory pre-terminated pigtails, splicing on-site
Adapter Options	LC, SC, MPO/MTP adapters available
Capacity	Each tray accommodates 48 LC connectors or 24 SC connectors
MPO Support	Each tray accommodates 24 MPO/MTP connectors, supports ribbon splicing

MPO-LC/SC Tray

Installation Type	Factory pre-terminated, plug and play on site
Adapter Options	8-Fiber, 12-Fiber, 16-Fiber, and 24-Fiber MPO adapter
Compatible Adapters	LC, SC, MPO/MTP adapters installable
MPO Placement	MPO/MTP adapter optional on the left or right side
LC Capacity	Each tray accommodates 4 MPO-LC-8-core, 3 MPO-LC-12-core, or 1 MPO-LC-24-core patch cords
SC Capacity	Each tray accommodates one MPO-SC-16-core or one MPO-SC-12-core patch cord

PLC Tray

Installation Type	Factory pre-terminated, plug and play on site
Splitter Support	Supports PLC splitters with various split ratios and output channels
Adapter Options	LC and SC adapters installable

Patching Tray

Connection Type	Support direct connector-to-connector for flexible connections
Adapter Options	LC, SC, MPO/MTP adapters available
Maximum Capacity	LC-40 Fibers; SC-20 Fibers; MPO-20 adapters
