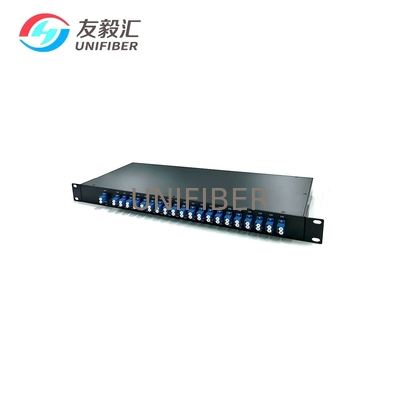

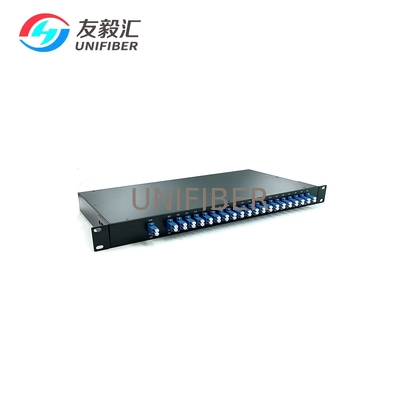

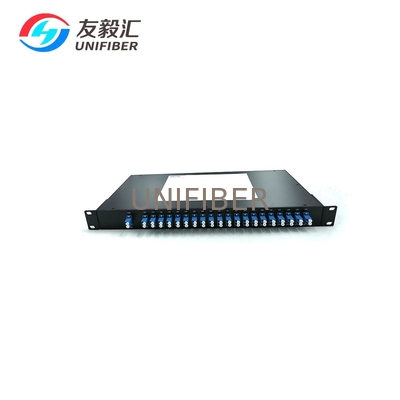

40CH 아테르믹 AWG 100Ghz DWDM Mux Demux 평면 상단 C21~C60 LC/UPC 1U 랙마운트

큰 이미지 : 40CH 아테르믹 AWG 100Ghz DWDM Mux Demux 평면 상단 C21~C60 LC/UPC 1U 랙마운트

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Unifiber or OEM
인증:	ROHS
모델 번호:	40CH 무열 AWG 100Ghz DWDM Mux Demux

결제 및 배송 조건:

최소 주문 수량:	10
가격:	협상 가능
포장 세부 사항:	물집 건
배달 시간:	5~8days
지불 조건:	L/C, T/T
공급 능력:	100 PC / 일

상세 제품 설명

제품:	100Ghz AAWG DWDM 멀티플렉서 디먹스	채널 수:	40개 채널
구성:	Mux+Demux	첫 번째 채널:	C21 C22 C23...C59 C60 C61
섬유 종류:	00.9mm	커넥터:	LC UPC

40/48CH 100G 아테르믹 AWG DWDM Mux/Demux 모듈 1U 랙마운트고성능 DWDM mux/demux 장치로, 온도 안정화 없이 100GHz 채널 간격에서 작동한다.평면으로 처리 된 실리콘에 실리콘 칩은 여러 파장을 분리하거나 결합하기 위해 배열 된 채널 파도 유도체를 포함합니다.무열 AWG는 히터 드라이브 및 모니터링 전자 장치가 필요하지 않고 광범위한 운영 온도 범위에서 DWDM 신호의 멀티플렉싱 및 디 멀티플렉싱을 허용합니다.이 AWG는 낮은 삽입 손실을 제공합니다, 우수한 채널 격리, 섬유 처리 용이성, 그리고 긴 기간 신뢰성

MUX/DEMUX 기능
컴팩트 패키지
다채널 번호
텔코르디아 GR-1209/1221
무열 설계, 전기 전원이 필요하지 않습니다
낮은 삽입 손실, 낮은 PDL, 높은 채널 격리

DWDM 전송
메트로 지역 네트워크
장거리 네트워크
PON 네트워크
ROADM의 건설 블록
VMUX를 위한 빌딩 블록

매개 변수	사양			단위	참고문서
매개 변수	분	종류	맥스	단위	참고문서
채널 간격	100			GHz
채널 번호	40/48			채널
채널 주파수	ITU 그리드			THz
사용 가능한 채널 주파수 범위	191.70		196.40	THz
채널 패스밴드	- 12번5		+125	GHz
채널 패스밴드	-0.10		+0.10	nm
중앙 파장 정확성	-0.05		+0.05	nm
삽입 손실			5.5	dB	@중심 파장
삽입 손실			6.0	dB	전체 대역폭
패스밴드 리플		1.0	1.5	nm	전체 대역폭
대역폭 @1.0dB	0.32			nm
대역폭 @3.0dB	0.58			nm
대역폭 @20dB			1.20	nm
ITU에서 삽입 손실 균일성			1.50	dB
양극화 의존적 인 손실			0.5	dB
인접 채널 격리	27	30		dB
인접하지 않은 채널 격리	30	35		dB
전체 크로스 토크	24	24		dB
지침	45			dB
커넥터와 함께 반환 손실	40	45		dB
염색분산	- 20		+20	ps/nm
PMD			0.5	ps
공통항의 광전력 처리			24	dBm

채널	ITU	빈도	파장	채널	ITU	빈도	파장
- 아니	채널	THz	nm	- 아니	채널	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	××	×	×	×	××	×××	×	×
	패키지	모듈	채널 공간	패스 밴드 프로파일	채널	시작	코	합격
	패키지	종류	채널 공간	패스 밴드 프로파일	번호	채널	코	합격
A=Athermal	1U=1U	M=Mux	1=100GHz	F=평면	32=32	C17=C17	0=무함께	0=무함께
A=열	2U=2U	D=Demux	2=50GHz	G=가우스	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W=파파수	ST=박스	1=Mux 및 Demux			48=48		2=FC/APC	2=FC/APC
G=그레이팅							3=SC/UPC	3=SC/UPC
M=모듈							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
