| 제품: | 돔 광 섬유 스플라이스 클로우져 | 밀봉하다: | 열 수축 또는 기계적 실링 |
|---|---|---|---|
| 방수 등급: | IP68 | 케이블 포트: | 1 Oval+16 원형 포트 |
| 케이블 직경: | 22 밀리미터를 최대한으로 쓰세요 | 재료: | PP+GF |
| 애플리케이션: | 공기, 벽 장착, 직접적 매장 | ||
| 강조하다: | 돔 광 섬유 스플라이스 클로우져,열 수축 광 섬유 스플라이스 클로우져,IP68 섬유 스플라이스 봉입 |
||
열 수축 돔 광 섬유 스플라이스 클로우져 IP68 방수 등급
야외 IP68 돔 광 섬유 스플라이스 클로우져에 대한 기술
GPJ09-5817 시리즈 돔 마감은 고성능 디자인을 특징으로 합니다. 융착 접속은 24F/ 12F/ 6F 트레이 능력으로, 유량역은 144F~648F입니다. 공동 마감을 위한 접속 트레이는 분배기 트레이와 교환할 수 있습니다. 융착 접속과 분배기 설치는 둘 다 가능합니다. 열기 쉬링크 시일을 사용할 때, 이 시리즈의 보호 그레이드는 IP68에 도달할 수 있습니다. 열 수축 봉합 토대는 (GPJ09-5822로부터) 메카니칼 씰링 토대와 교환할 수 있습니다.
특징
케이블 마우스 베이스는 원래 17 케이블 입 (4 브랜치 포트 forφ14-22mm으로부터, 바뀌게될 수 있습니다 ; 12 브랜치 포트 forφ8-16mm ;1가지 자르지 않은 공항 범위는 10 케이블 입 (7 브랜치 포트 forφ8-17.5mm으로의10-25mm) 스위치입니다 ;부드러운 케이블의 다른 상술을 위해 아바이라이블 2 부드러운 케이블 포트 ;2 케이블 입구와 수단은 케이블의 다른 사양을 위해 사용될 수 있습니다 ;1 언컷 케이블 포트 범위는10-22mm) 입니다.
GPJ09-5817-A 돔 접속단은 144 핵심의 최대 용량을 가집니다, GPJ09-5817-B 돔 접속단이 360 핵심의 최대 용량을 가집니다,
그리고 GPJ09-5817-B 돔 접속단은 720 핵심의 최대 용량을 가집니다.
GPJ09-5817-A 돔 접속단은 12 *12F 또는 24* 6F 트레이를 갖추고 있을 수 있습니다, GPJ09-5817-B 돔 접속단이 30* 12F 또는 60 *6F 트레이를 갖추고 있을 수 있습니다, GPJ09-5817-C 돔 접속단이 60 *12F 트레이를 갖추고 있을 수 있습니다.
외부 박스 본체는 개질 폴리머 플라스틱으로 만들어지고 밀봉 링이 가황처리된 실리콘 고무로 만들어지며, 그것이 고강도와 부식 저항성을 가지고, 제품의 서비스 수명을 연장할 수 있습니다. 파이버 트레이는 광섬유 분할기로 대체될 수 있습니다, 각각 광섬유 분할기가 2 *1:4와 1* 1:8 극소 분배기로 설치될 수 있습니다.
다양한 파이버 트레이는 짜집기를 위한 요구조건과 분배기의 설치를 충족시키기 위해 선택될 수 있습니다.
명세서
| 모델 부정. | GPJ09-5817-A | |||
| 방식 | Dome/ 수직 | |||
| 차원 (H*D) | 400 × Φ270 | |||
| 재료 | PP+GF | |||
| 압인식 | 열기 Shrink/ 기계적 실링 | |||
| 보호 그레이드 | IP68 | |||
| 케이블 포트 | 언컷 | 타원형 | 1 | Φ10 - Φ25 밀리미터 |
| 가지 | 라운드 | 4 | Φ14 - Φ22 밀리미터 | |
| 12 | Φ8 - Φ16 밀리미터 | |||
| 섬유 스플라이스 능력 | 144 | |||
| 트레이 능력 | 12/ 6 | |||
| 트레이 총수 | 12/ 24 | |||
| PLC 분배기 | 1시 4분 소형 | 2 PC | ||
| 1시 8분 소형 | 1 PC | |||
| 중량 | 5.5 - 6.2 킬로그램 | |||
| 애플리케이션 | Aerial/ 벽 Mounting/ 직접적 매장 | |||
| 패킹형 | 안쪽 통 | 550×315×285 밀리미터 (1 PCS) | ||
| 외부 통 | - | |||
| 모델 부정. | GPJ09-5817-B | |||
| 방식 | Dome/ 수직 | |||
| 차원 (H*D) | 500 × Φ270 | |||
| 재료 | PP+GF | |||
| 압인식 | 열기 Shrink/ 기계적 실링 | |||
| 보호 그레이드 | IP68 | |||
| 케이블 포트 | 언컷 | 타원형 | 1 | Φ10 - Φ25 밀리미터 |
| 가지 | 라운드 | 4 | Φ14 - Φ22 밀리미터 | |
| 12 | Φ8 - Φ16 밀리미터 | |||
| 섬유 스플라이스 능력 | 360 | |||
| 트레이 능력 | 12/ 6 | |||
| 트레이 총수 | 30/ 60 | |||
| PLC 분배기 | 1시 4분 소형 | 2 PC | ||
| 1시 8분 소형 | 1 PC | |||
| 중량 | 7.5 - 8.0 킬로그램 | |||
| 애플리케이션 | Aerial/ 벽 Mounting/ 직접적 매장 | |||
| 패킹형 | 안쪽 통 | 650×315×285 밀리미터 (1 PCS) | ||
| 외부 통 | - | |||
| 모델 부정. | GPJ09-5817-C | |||
| 방식 | Dome/ 수직 | |||
| 차원 (H*D) | 625 × Φ270 | |||
| 재료 | PP+GF | |||
| 압인식 | 열기 Shrink/ 기계적 실링 | |||
| 보호 그레이드 | IP68 | |||
| 케이블 포트 | 언컷 | 타원형 | 1 | Φ10 - Φ25 밀리미터 |
| 가지 | 라운드 | 4 | Φ14 - Φ22 밀리미터 | |
| 12 | Φ8 - Φ16 밀리미터 | |||
| 섬유 스플라이스 능력 | 648 | |||
| 트레이 능력 | 12 | |||
| 트레이 총수 | 54 | |||
| PLC 분배기 | 1시 4분 소형 | 2 PC | ||
| 1시 8분 소형 | 1 PC | |||
| 중량 | 9.5 - 12.0 킬로그램 | |||
| 애플리케이션 | Aerial/ 벽 Mounting/ 직접적 매장 | |||
| 패킹형 | 안쪽 통 | 775×315×285 밀리미터 (1 PCS) | ||
| 외부 통 | - |
|||

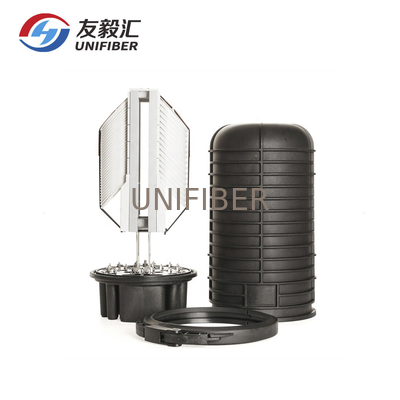

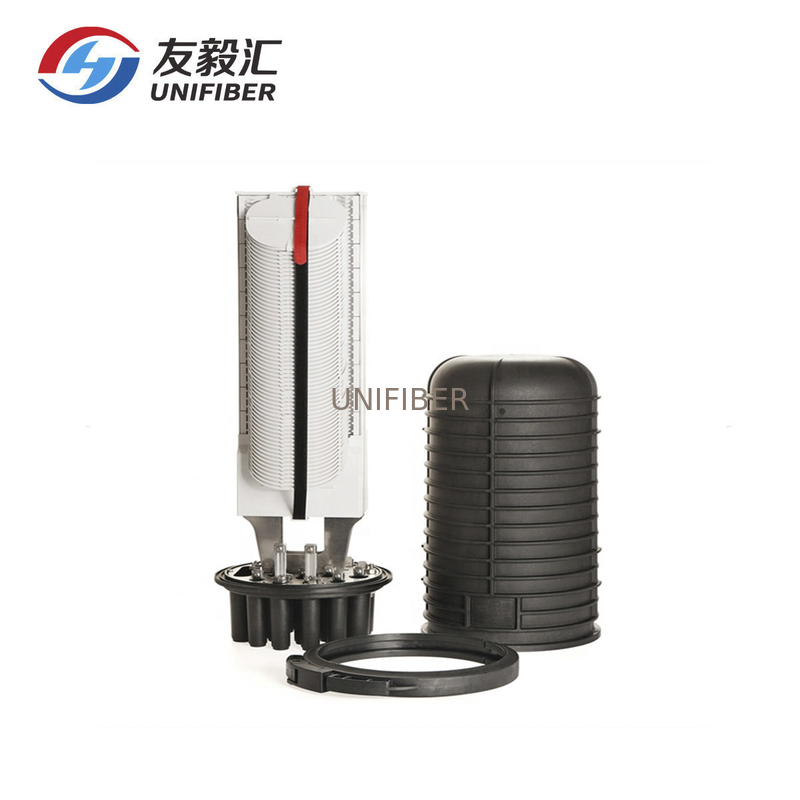

144 핵심 360 핵심 648 핵심 돔 섬유 접속 함체의 그림
