제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | OTDR FBG 광섬유 반사경 | 파장: | 1550nm |
|---|---|---|---|
| 커넥터: | SC/APC 남성 여성 | 색상: | 녹색 |
| 애플리케이션: | FTTx 네트워크 모니터링 | OEM 브랜드: | 지원하다 |
| 강조하다: | 1550nm 광섬유 반사경,OTDR FBG 광섬유 반사경,네트워크 광섬유 반사경 |
||
1550nm OTDR FBG 광섬유 반사체 SC/APC에 대한 설명
FBG 반사경은 세라믹 페룰에 특수 FBG를 패키징하는 표준 SC/LC 유형 커넥터 구조입니다.
광섬유 브래그 격자 반사기는 ONU(Optical Network Unit) 측에 장착된 저비용 특정 대역 반사기입니다.광 펄스(1650 +/- 5 nm)를 섬유 라인 터미널(OLT) 측의 OTDR에서 거의 100% 반사할 수 있으며 수동 광 네트워크(PON)의 작업 대역은 정상적으로 전송됩니다.OTDR은 광섬유 격자 반사경에서 반사된 신호를 감지하여 광섬유 라인의 정상 여부를 판단할 수 있습니다.반사 신호가 정상 값보다 낮으면 라인 손실이 너무 큽니다.반사 값이 0이면 광섬유 라인이 끊어집니다. 따라서 광섬유 라인의 실시간 모니터링을 통해 광섬유 라인을 제 시간에 유지할 수 있습니다.
광학 반사경의 응용
PON 네트워크
OTDR 테스트
중앙 오피스 터미널
FTTX
광섬유 반사경의 특징
트래픽 파장에서 낮은 삽입 손실 및 반사율
테스트 파장에서 높은 반사율
쉬운 설치
탁월한 신뢰성 및 환경 안정성
GPON, EPON, GEPON과 호환 가능
사양
| 모수 | 단위 | 값 |
| 통과 대역 파장 범위 | nm | 1260~1360 & 1460~1520 & 1575~1670 |
| 반사 대역 파장 범위 | nm | 1545~1555 |
| IL(1260nm-1360nm) | 데시벨 | ≤1.5 |
| IL(1460nm-1520nm) | 데시벨 | ≤2 |
| IL(1545nm-1555nm) | 데시벨 | ≥20 |
| RL(1260nm-1360nm) | 데시벨 | ≥35 |
| RL(1460nm-1520nm) | 데시벨 | ≥30 |
| RL(1575nm-1670nm) | 데시벨 | ≥30 |
| RL(1545nm-1555nm) | 데시벨 | ≤1 |
| PDL | 데시벨 | ≤0.4 |
| 리플(리플렉트밴드) | 데시벨 | ≤0.6 |
| TDL | 데시벨 | ≤0.5 |
| 작동 온도 | ℃ | -20~+65 |
| 상대 습도 | %RH | 5~95 |
| 커넥터 | SC/APC 또는 LC/APC 감쇠기 유형 |

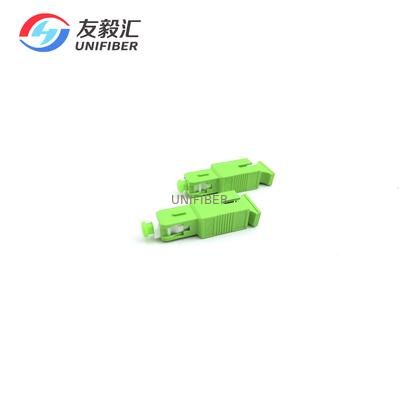

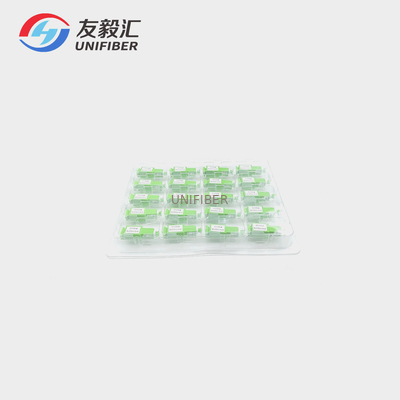

섬유 브래그 격자 반사기의 그림
