제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 기계적 2x2 우회 광 스위치 1310/1550nm | 사고 방식: | 1310/1490/1550/1625/1650nm |
|---|---|---|---|
| 제어 모델: | 걸쇠를 걸거나 비 걸쇠를 걸기 | 전압: | 3V 5V |
| 파이버 직경: | 900um | 연결기: | FC SC LC ST… |
| 강조하다: | 2x2 바이패스 광섬유 광 스위치,비 래칭 광섬유 광 스위치,1550nm 기계식 광 스위치 |
||

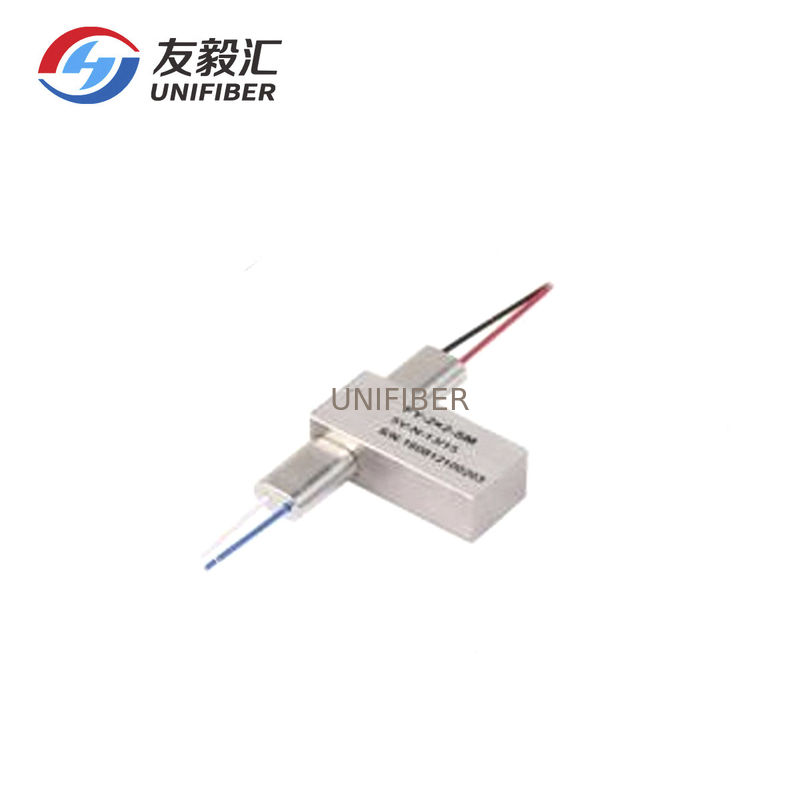

광학 추가/삭제용 기계식 2x2 바이패스 광학 스위치 비래칭 1310/1550nm
2x2 기계식 광 스위치는 광 신호를 켜고 끄고 전환하는 데 사용됩니다.2x2 기계식 광 스위치는 고급 광전자 통합 기술을 기반으로 합니다.광통신의 발전과 함께 광스위치 장치는 가까운 장래에 차세대 전광망의 핵심이 될 것입니다.
| 풍모 | 애플리케이션 |
| 타의 추종을 불허하는 저렴한 비용 | 광 네트워크 |
| 낮은 삽입 손실 | 보호/복구 |
| 높은 채널 격리 | 광 신호 라우팅 |
| 높은 안정성, 높은 신뢰성 | 구성 가능한 광학 추가/삭제 |
| 광 경로에 에폭시 없음 | 송신기 및 수신기 보호 |
| 래칭 및 비래칭 | 네트워크 테스트 시스템 |
| 상태 1 | 상태 2 |
 |
|
| 명세서 | 전압 | 흐름 | 저항 |
| 5V 래칭 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비래칭 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V 래칭 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비래칭 | 2.7~3.3 | 39~47mA | 70Ω |
| 유형 | 핀 | 전기 드라이브 | 상태 센서 | ||||||
| 2×2 | 라이트 핀 | 핀1 | 핀5 | 핀6 | 핀10 | 핀2-3 | 핀3-4 | 핀7-8 | 핀8-9 |
| 래칭 | P1-P4,P2-P3 | V+ | 접지 | -- | -- | 열다 | 닫기 | 닫기 | 열다 |
| P1-P3,P2-P4 | -- | -- | 접지 | V+ | 닫기 | 열다 | 열다 | 닫기 | |
| 비 래칭 | P1-P4,P2-P3 | V+ | -- | -- | 접지 | 열다 | 닫기 | 닫기 | 열다 |
| P1-P3,P2-P4 | -- | -- | -- | -- | 닫기 | 열다 | 열다 |
닫기
|
|
| 매개변수 | 2×2-MM/SM | |
| 파장 범위(nm) | 850±40 | 1260~1650 |
| 작동 파장 | 850±40 | 1310/1490/1550/1625/1650 |
| 삽입 손실(dB) | 일반:0.8 최대:1.2 | 일반:0.6 최대:0.8 |
| 반사 손실(dB) | MM≥30 | SM≥50 |
| 누화(dB) | MM≥65 | SM≥70 |
| 편광 의존 손실(dB) | ≤0.05 | |
| 파장 종속 손실(dB) | ≤0.25 | |
| 온도 의존적 손실(dB) | ≤0.25 | |
| 반복성(dB) | ≤±0.02 | |
| 전원(V) | 3.0 또는 5.0 | |
| 일생(시간) | ≥10^7 | |
| 전환 시간(ms) | ≤8 | |
| 전송 전력(mW) | ≤500 | |
| 사용온도(℃) | -20~+70 | |
| 보관온도(℃) | -40~+85 | |
| 무게(g) | 16 | |
| 치수(mm) | (L)28.0×(W)12.6×(H)8.0 | |
1, 사양은 예고 없이 변경될 수 있습니다.
2, 위 사양은 커넥터가 없는 장치용입니다.
