제품 상세 정보:
결제 및 배송 조건:
|
| 생성물: | 1x1 기계적 한 개의 mode/ 다중 모드 광섬유 스위치 | 파장: | 850/1310/1490/1550/1625/1650 |
|---|---|---|---|
| 전원 공급 장치 (V): | 3V/5V | 제어 모델: | 비 걸쇠를 걸거나 걸쇠를 걸기 |
| 섬유 직경: | 250um | 섬유 길이: | 1m 또는 상술합니다 |
| 연결관: | FC/UPC | 광학 경로: | P1-P2 P1-P3 |
| 강조하다: | 5V 250 um 섬유 광 스위치,FC / UPC 멀티 모드 광섬유 광 스위치,1x1 기계적 섬유 광 스위치 |
||

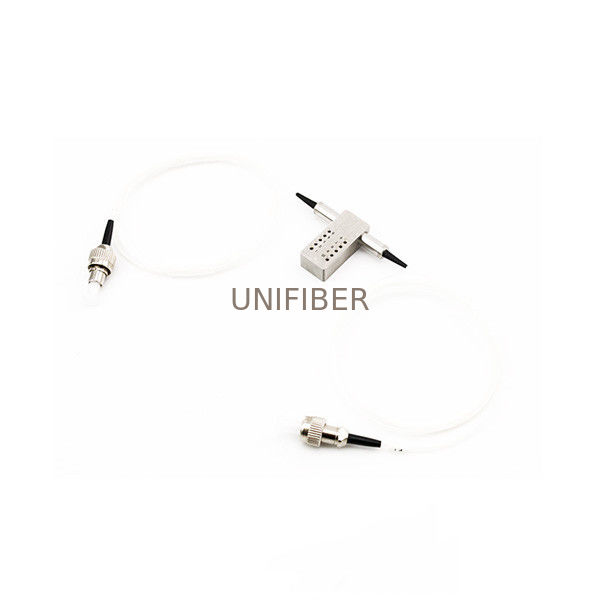

1x1 기계적 한 개의 Mode/ 멀티 모드 광섬유 광학 스위치 비래칭 5V 250 um FC / UPC
기계식 광스위치가 익숙한 1x1은 켜지고, 광 신호를 끕니다. 1x1 기계식 광스위치는 진보적 광전자 집적 기술을 기반으로 합니다. 광통신의 발전과 함께, 광 스위치 장치는 가까운 미래에 전광 네트워크의 새로운 세대에 핵심입니다.
| 특징 | 애플리케이션 |
| 상대가 없는 저비용 | 광학망 |
| 저삽입 손실 | 보호 / 회복 |
| 하이 채널 차단 | 광학 신호의 라우팅 |
| 고안정성, 높은 신뢰도 | 쉽게 잘 믿는 광 애드 / 하락 |
| 광학 경로에 에폭시 없습니다 | 송신기와 수신기 보호 |
| 래칭과 비래칭 | 네트워크 시험 시스템 |
| 매개 변수 | 1×1-MM/SM | |
| 사고 방식 범위(NM) | 850±40 | 1260~1650 |
| 작동 파장 | 850 | 1310/1490/1550/1625/1650 |
| 삽입 손실(dB) | Typ :0.5 맥스 :0.8 | Typ :0.4 맥스 :0.6 |
| 손실(dB)를 반환하세요 | MM≥30 SM≥50 | |
| 혼선(dB) | MM≥65 SM≥70 | |
| 편광 의존하는 손실(dB) | ≤0.05 | |
| 사고 방식 의존하는 손실(dB) | ≤0.25 | |
| 온도 의존적 손실(dB) | ≤0.25 | |
| 반복성(dB) | ≤±0.02 | |
| 전원 공급(V) | 3.0 또는 5.0 | |
| 수명(타임즈 지) | ≥10^7 | |
| 스위치 타임즈 지(MS) | ≤8 | |
| 전송 전원(mW) | ≤500 | |
| 작동 온도(C) | -20~+70 | |
| 저장 온도(C) | -40~+85 | |
| 차원(MM) | (L)27.0×(W)12.6×(H)8.0 | |
1, 상술이 주의 없이 변할 수 있습니다.
2, 위에서 말한 상술은 연결기 없이 장치를 위한 것입니다.
| 타입 | 핀 | 전기 구동 | 상태 센서 | ||||||
| 1×1 | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 래칭 | P1-P2 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 |
| 빛 마감 | -- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 | |
| 비래칭 | P1-P2 | V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 |
| 빛 마감 | -- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 | |
| 상태 1 | 상태 2 |
 |
|
| 상술 | 전압 | 경향 | 저항 |
| 5V 래칭 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비래칭 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V 래칭 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비래칭 | 2.7~3.3 | 39~47mA | 70Ω |
기계적인 차원
