제품 상세 정보:
결제 및 배송 조건:
|
전송 대역: | 1260년 ~ 1625 nm | 반사 대역: | 1644.5 ~ 1655.5 nm |
---|---|---|---|
연결관 유형: | SC LC | 광학적인 힘: | 27dBm |
삽입 손실 (1260nm-1360nm): | 1.2 dB | 손실(1260nm-1360nm)를 반환하세요: | 35 DB |
하이 라이트: | 광섬유 브래그 격자 섬유 옵틱 반사경,SC LC 섬유 옵틱 반사경,1625nm 브래그 그레이팅 반사기 |

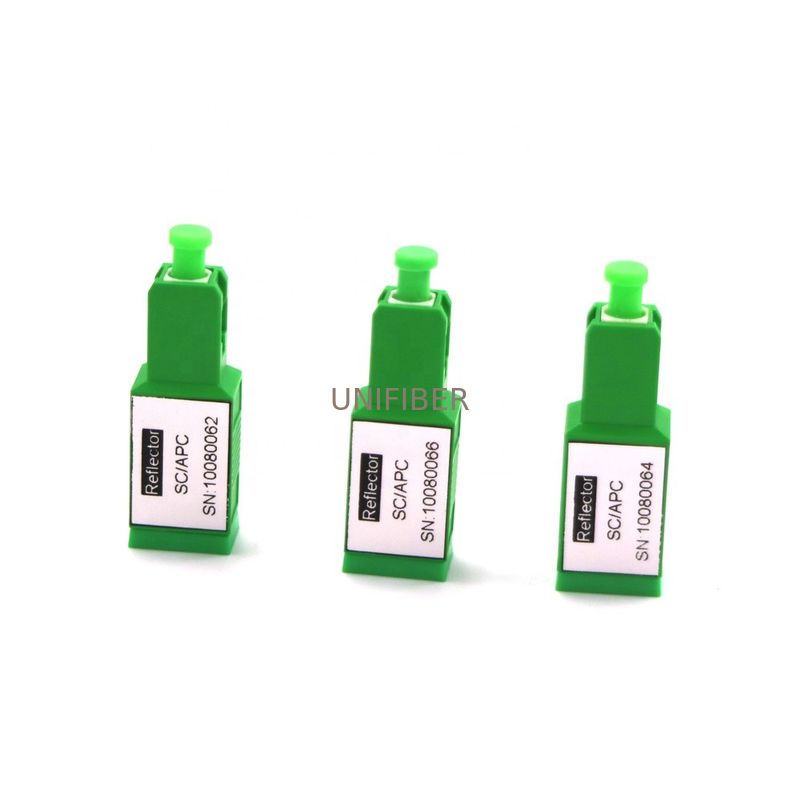

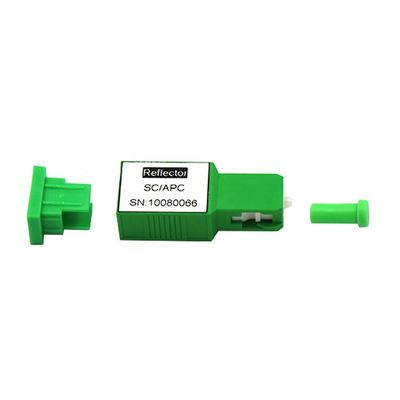

SC 광섬유 브래그 격자 (섬유 브래그 격자) 광 격자 반사기 1260-1625nm
또한 파이버 브래그 그레이팅 필터로 알려진 파이버 반사 장치가 보통 광학망의 ONU의 프런트 엔드에 설치됩니다. OTDR 장비에 결합되어 그것은 지점간 (PTP) 또는 광링크의 다단 접속 (PTMP) 네트워크 모니터링을 실현할 수 있으며, 그것이 빨리 그리고 정확하게 네트워크 비정상을 반영할 수 있습니다 ; SC 피그테일 섬유 (광섬유 브래그 격자) 반사기는 저삽입 손실, 고반사도, 편리 설치, 기타 등등이라는 유리한 입장에 있고, 네트워크 링크 감시를 위한 이상적 광학적 장치입니다 ; 그것은 넓게 PON 네트워크, OTDR 테스트, 중심 컴퓨터 룸 테스트, FTTX와 다른 분야에서 사용됩니다.
특징
회절격자는 섬유에 매립했고 환경 오염로 부터 벗어납니다 ;
높은 신뢰도, 긴 수명 기대
반사도는 (99.5% 이상) 차단될 필요가 있는 밴드를 위해 높고 전 반사에 근접합니다
반사 대역의 사고 방식은 정확하게 제어됩니다 (1643.5nm ~ 1656.5nm)
밴드패스에 전이 구역의 모서리는 매우 좁은 (2nm 이하 ) 입니다, 이 지역이 전-통과입니다 ;
표준 공통 어댑터 구조, 용이한 접속을 사용하기 ;
상술 :
항목 | 유닛 | SC 광섬유 브래그 격자 반사기, 피크테일 형 | ||
작동 대역 | 전송 대역 | 별거 안 해 | 1260~1625 | 1260~1600 |
반사 대역 | 별거 안 해 | 1645~1655 | 1625~1650 | |
전송 대역 | IL | dB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
>21 @1645~1655nm | >21 @1620~1630nm | |||
ORL | dB | >35 @1260~1360nm | >35 @1260~1360nm | |
>35 @1460~1600nm | >35 @1460~1580nm | |||
>25 @1600~1625nm | >25 @1580~1600nm | |||
반사 대역 | IL | dB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
PDL | dB | ≤0.4 | ||
잔물결 | dB | ≤0.6 | ||
토쿄 디즈니랜드 | dB | ≤0.5 | ||
최대 광 출력 | 데이터 베이스 관리 프로그램 | ≤27 | ||
페룰형 | / | PC 또는 자동 위상 조정 | ||
섬유형 | / | G657A1과 900 um 루즈 튜브 | ||
전송 방향 | / | 단일 방향입니다 | ||
작동 온도 | C | -20~+70 | ||
작동 습도 | %RH | 5~95 | ||
저장 온도 | C | -40~+85 |
