제품 상세 정보:
결제 및 배송 조건:
|
| 전압: | 3V 5V | 제어 모델: | 걸쇠를 걸거나 비 걸쇠를 걸기 |
|---|---|---|---|
| 섬유 유형: | SM 또는 MM | 섬유 직경: | 250um 900um 또는 2.0/3.0mm |
| 파장: | 850nm 1310nm 1490nm 1550nm ..... | 연결관: | FC SC LC ST… |
| 하이 라이트: | SM MM 섬유 광학 스위치,1550nm 1x2 기계적인 스위치 |
||

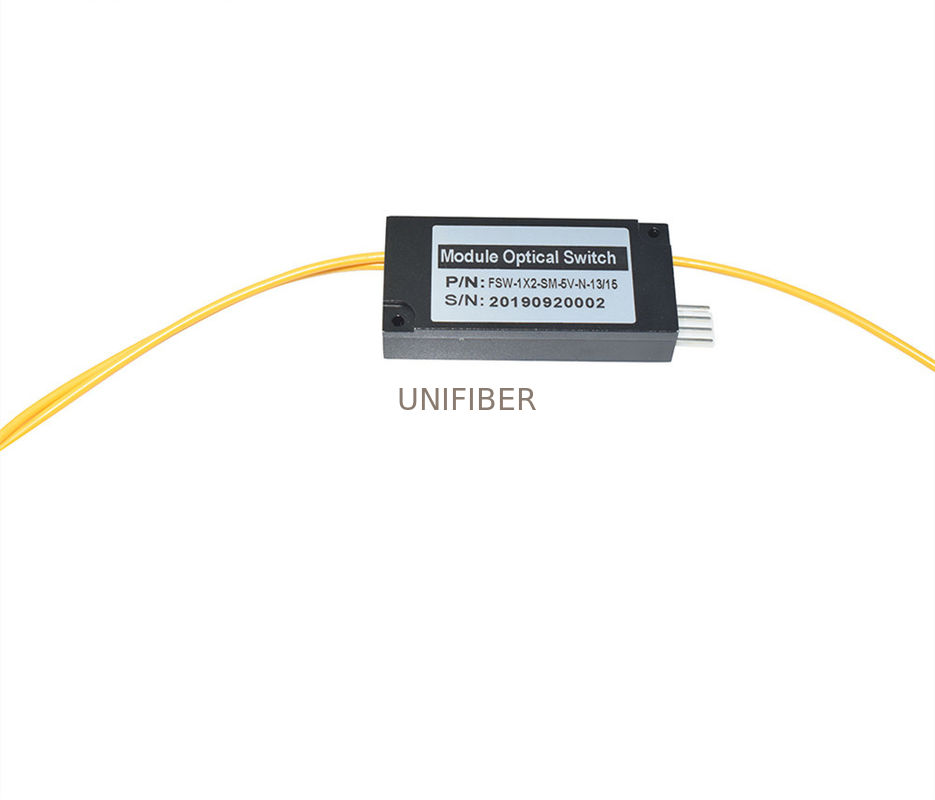

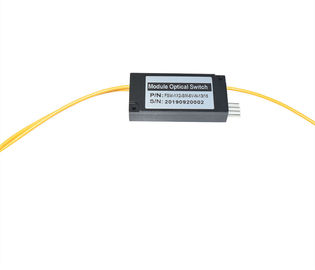

1310 통제를 걸쇠를 걸거나 비 걸쇠를 거는 1550nm 1x2 기계적인 광학 스위치 3V 5V
1x2 기계적인 광학 스위치 지원 1260nm~1650nm, 그것은에 모든 파장 극초단파 신뢰성, 낮은 삽입 손실, 빠른 스위칭 속도 뿐 아니라 양지향성 성과를 제안합니다. 광학 스위치는 광학적인 네트워크를 위해 널리 이용됩니다, 보호, 전송기와 수신기 보호, 네트워크 시험 체계 및 기계 사용.
|
특징 ♦ 낮은 삽입 손실 ♦ 넓은 파장 범위 ♦ 낮은 누화 ♦ 높은 안정성, 높은 신뢰성 광학적인 경로에 에폭시 자유로운 ♦ 걸쇠를 걸고 비 걸쇠를 거는 ♦ |
신청 ♦ 채널 막기 구성 ♦는 추가하고/하락 ♦ 시스템 모니터링 ♦ 기계 사용 |
기술적인 Paremeter
| 모수 | FSW-1×2 | ||
| 파장 범위 | nm | 850±40/1300±40 | 1260~1650 |
| 작동 파장 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ: 0.8 최대: 1.2 | Typ: 0.5 최대: 1.0 |
| 복귀 손실 | dB | MM≥30 SM≥50 | |
| 누화 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전력 공급 | V | 3.0 5.0 | |
| 일생 | 시간 | ≥107 | |
| 시간을 전환하십시오 | Ms | ≤8 | |
| 전송 힘 | MW | ≤500 | |
| 작용 온도 | ℃ | -20~+80 | |
| 저장 온도 | ℃ | -40~+85 | |
| 무게 | g | 16 | |
| 차원 | mm | (L) 27× (W) 12.0× (H) 8.2 | |
주: 1. 주문화는 유효합니다.
2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든.
핀
| 제어 모델 | 광학적인 경로 | 전기 드라이브 | 상태 감지기 | ||||||
| 1×2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | |
| 걸쇠를 걸기 | P1-P2 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 | |
| 비 걸쇠를 걸기 | P1-P2 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 |
| P1-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 | |
광학적인 노선
| 상태 하나 | 상태 2 |
|
|
|
전기
| 명세 | 전압 | 현재 | 저항 |
| 5V 걸쇠를 걸기 | 4.5~5.5 | ≥50mA | 125Ω |
| 5V 비 걸쇠를 걸기 | 4.5~5.5 | ≥40mA | 175Ω |
| 3V 걸쇠를 걸기 | 2.7~3.3 | ≥70mA | 50Ω |
| 3V 비 걸쇠를 걸기 | 2.7~3.3 | ≥50mA | 70Ω |
주문 정보
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
