제품 상세 정보:
결제 및 배송 조건:
|
| 전압: | 3V 5V | 제어 모델: | 걸쇠를 걸거나 비 걸쇠를 걸기 |
|---|---|---|---|
| 섬유 유형: | SM 또는 MM | 섬유 직경: | 250um 900um 또는 2.0/3.0mm |
| 파장: | 850nm 1310nm 1490nm 1550nm ..... | 연결관: | FC SC LC ST… |
| 하이 라이트: | SM MM 섬유 광학 스위치,2x2 채널 기계적인 스위치 |
||

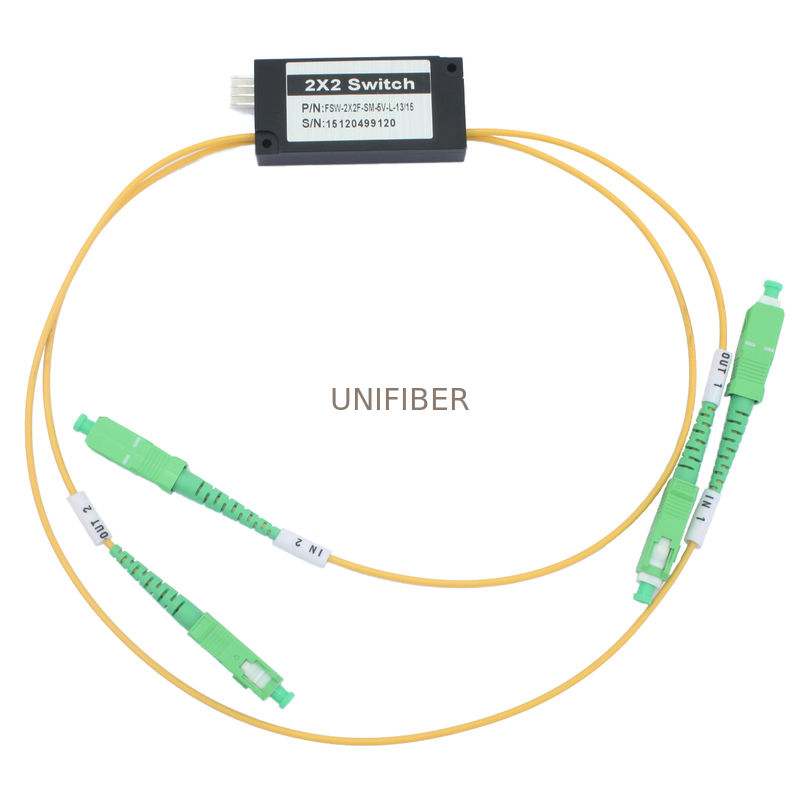

통제, 5V 1310/1550nm를 걸쇠를 거는 기계적인 광학 스위치 2x2 채널 우회 바륨
2x2 우회 A 유형 기계적인 광섬유 스위치 (2X2BA 광학 스위치) 지원 1260nm~1650nm 또는 850nm 다중 상태 파장에 모든 파장, 그것은 극초단파 신뢰성, 낮은 삽입 손실, 빠른 스위칭 속도 뿐 아니라 양지향성 성과를 제안합니다. 광학 스위치는 광학적인 네트워크를 위해 널리 이용됩니다, 보호, 전송기와 수신기 보호, 네트워크 시험 체계 및 기계 사용.
특징
소형 디자인
소형 크기
짧은 엇바꾸기 시간
양지향성
낮은 광학적인 찡그림
낮은 교차하는 대화
낮은 삽입 손실
넓은 작동 파장 범위
신청
보호 엇바꾸기
네트워크 감시
OADM, OXC, OPM
| 모수 | 2×2-MM/SM | |
| 파장 범위 (nm) | 850±40 | 1260~1650 |
| 작동 파장 | 850±40 | 1310/1490/1550/1625/1650 |
| 삽입 손실 (dB) | Typ: 0.8 최대: 1.2 | Typ: 0.6 최대: 0.8 |
| 복귀 손실 (dB) | MM≥30 | SM≥50 |
| 누화 (dB) | MM≥65 | SM≥70 |
| 분극 의존하는 손실 (dB) | ≤0.05 | |
| 파장 의존하는 손실 (dB) | ≤0.25 | |
| 온도 의존하는 손실 (dB) | ≤0.25 | |
| 반복성 (dB) | ≤±0.02 | |
| 전력 공급 (V) | 3.0 5.0 | |
| 일생 (시간) | ≥10^7 | |
| 전환하십시오 시간 (Ms)를 | ≤8 | |
| 전송 힘 (MW) | ≤500 | |
| 작용 온도 (℃) | -20~+70 | |
| 저장 온도 (℃) | -40~+85 | |
| 무게 (g) | 16 | |
| 차원 (mm) | (L) 28.0× (W) 12.6× (H) 8.0 | |
1개의 명세는 예고 없이 변화할지도 모릅니다.
명세의 위 2개는, 연결관 없이 장치를 위해 입니다.
| 유형 | Pin | 전기 드라이브 | 상태 감지기 | ||||||
| 2×2 | 빛 Pin | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| 걸쇠를 걸기 | P1-P4, P2-P3 | V+ | GND | -- | -- | 열려있는 | 마지막 | 마지막 | 열려있는 |
| P1-P3, P2-P4 | -- | -- | GND | V+ | 마지막 | 열려있는 | 열려있는 | 마지막 | |
| 비 걸쇠를 걸기 | P1-P4, P2-P3 | V+ | -- | -- | GND | 열려있는 | 마지막 | 마지막 | 열려있는 |
| P1-P3, P2-P4 | -- | -- | -- | -- | 마지막 | 열려있는 | 열려있는 | 마지막 | |
| 상태 하나 | 상태 2 |
 |
|
| 명세 | 전압 | 현재 | 저항 |
| 5V 걸쇠를 걸기 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비 걸쇠를 걸기 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V 걸쇠를 걸기 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비 걸쇠를 걸기 | 2.7~3.3 | 39~47mA | 70Ω |
