제품 상세 정보:
결제 및 배송 조건:
|
| 가동 파장: | ITU 100GHz 격자 | 섬유 유형: | 250um는 섬유 0.9/2.0/3.0mm 느슨한 관을 드러냅니다 |
|---|---|---|---|
| 섬유 길이: | 1m 또는 주문을 받아서 만드는 | In/Out 연결관: | FC SC LC ST |
| 수로의 수: | 4/8/16CH | 제 채널: | C21 C22 C23… C59 C60 C61 |
| 윤곽: | Mux/Demux | 포장: | 아BS는, LGX 카세트, 거치된 선반 상자에 넣습니다 |
| 하이 라이트: | 광섬유 다중화기,CWDM 수동태 다중화기 |
||

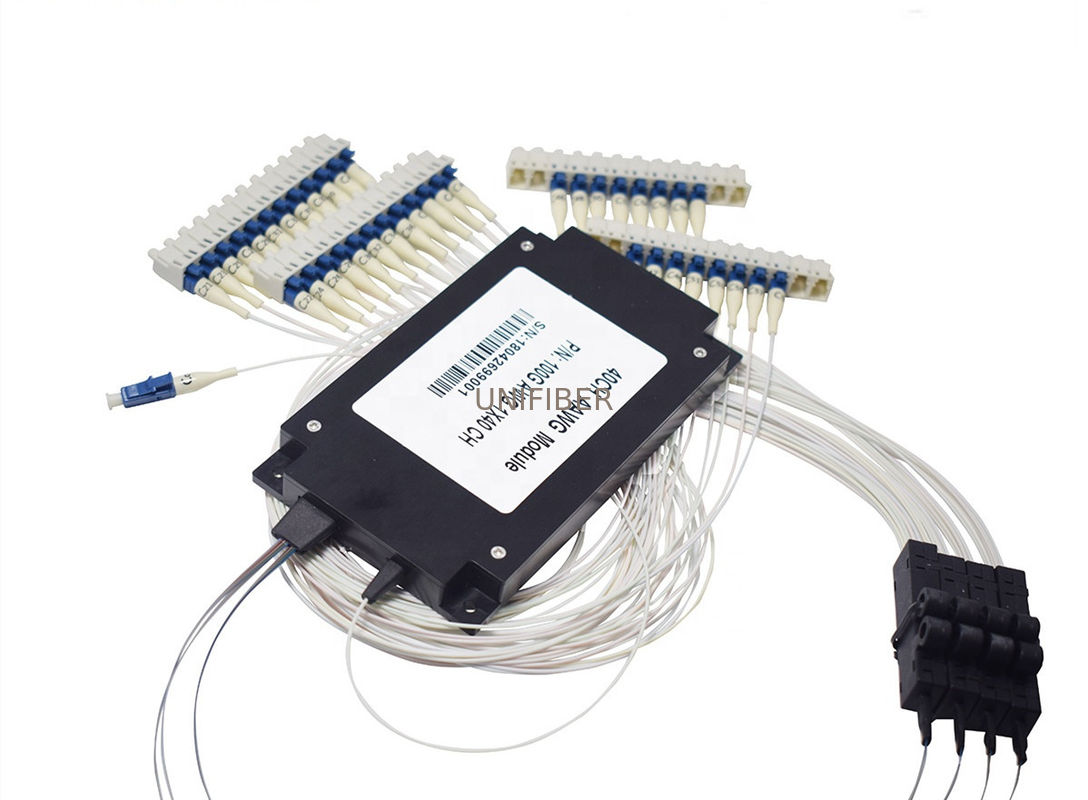

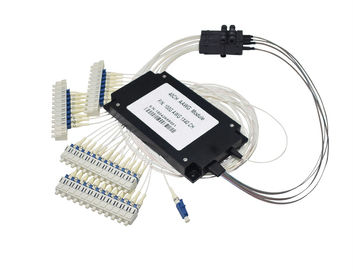

소형 사이즈 100GHZ Athermal AWG DWDM 단위 (AAWG) 40CH 아BS는 PON 네트워크를 위한 편평 정점 단 하나 섬유 Mux Demux를 상자에 넣습니다
Athermal AWG (Athermal 배열된 도파관 격자판) Mux/DeMux 단위는 실리카에 실리콘 평면 기술에 근거를 둔 일련의 고성능 제품의 일부분입니다. 그것은 1526nm에서 1565nm에 50GHz 또는 100GHz 채널 간격 ITU 격자 DWDM 파장에 작동합니다. AAWG DWDM는 아무 힘도 유효하지 않은 케이스를 위한 여과기 유형 DWDM를 대체하기 위하여 이용될 수 있습니다.
특징:
MUX/DEMUX 기능
조밀한 포장
다중채널 수
고분고분한 Telcordia GR-1209/1221
Athermal 디자인은, 전력 요구되지 않습니다
낮은 삽입 손실, 낮은 PDL의 높은 채널 고립
신청:
DWDM 전송
지하철 지역 네트워크
장거리 네트워크
PON 네트워크
ROADM를 위한 빌딩 블록
VMUX를 위한 빌딩 블록
모수
| 모수 | AAWG DWDM MUX/DEMUX | |||||
| 채널 공간 (GHz) | 50GHz | 100GHz | ||||
| 패스 대역 유형 | 편평하 정상 | 가우스 | 편평하 정상 | |||
| 중앙 파장 | ITU-T 격자 | |||||
| 급료 | Typ | 분 | Typ | 분 | Typ | 분 |
| 채널 번호 | 80/96 | 32/40/48 | ||||
| 파장 정확도 (nm) | ±0.04 | ±0.05 | ||||
| 패스 대역 @1dB (nm) | >0.2 | >0.2 | >0.4 | |||
| 패스 대역 @3dB (nm) | >0.4 | >0.4 | >0.6 | |||
| 삽입 손실 (dB) | <7> | <6> | <4> | <3> | <6> | <5> |
| 인접한 누화 (dB) | >26 | >26 | >23 | |||
| 비 인접한 누화 (dB) | >26 | |||||
| 총 누화 (dB) | >20 | >21 | ||||
| 복귀 손실 (dB) | >40 | |||||
| 잔물결 (dB) | <1> | <0> | ||||
| 균등성 (dB) | <1> | |||||
| 분극 의존하는 손실 (dB) | <0> | <0> | <0> | <0> | ||
| 분극 형태 분산 (ps) | <0> | |||||
| 색채 분산 (ps/nm) | ±30 | ±20 | ||||
| 작용 온도 (℃) | -5~75 | |||||
| 저장 온도 (℃) | -40~85 | |||||
주:
1.All는 위 자료 연결관을 포함하지 않습니다.
2. 자세한 내용은, 우리의 판매를 접촉하십시오.
