제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 40CH 48CH 100G DWDM AAWG 무열적 AWG 모듈 플랫 탑 / 가우시안 | 채널 수 :: | 40/48/96 채널 |
|---|---|---|---|
| 사고 방식: | C-밴드, 엘 벤드, C+L-Band 또는 주문 제작됩니다 | 채널 스페이싱: | 50GHz 100GHz 200GHz |
| 필터 세이프: | 플랫 탑 또는 가우시안 | 연결기 바깥쪽의 /에서: | LC / UPC |
| 화이버 길이: | 0.5m, 1m,1.5m 2m | 패키지: | 모듈 또는 랙은 증가했습니다 |
| 하이 라이트: | AAWG 무열적 AWG 모듈,100G 무열적 AWG 모듈,가우시안 DWDM 먹스 역다중화기 |
||

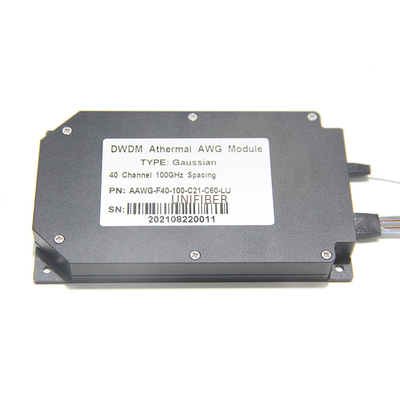

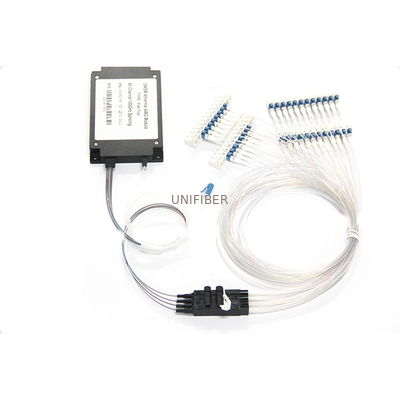

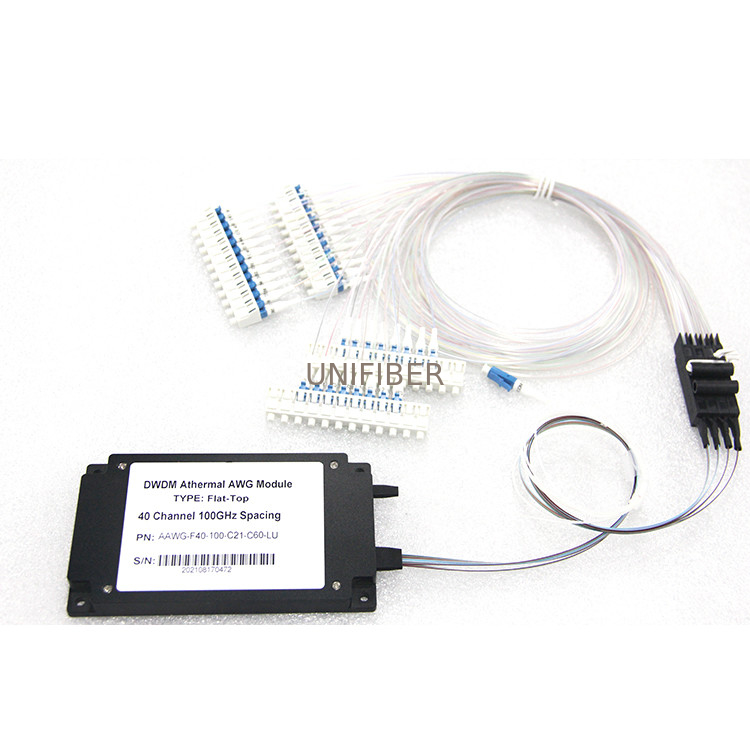

40CH 48CH 100G DWDM 먹스 역다중화기 AAWG 무열적 AWG 모듈 플랫 탑 / 가우시안
무열적 AWG (배열 도파로 격자)은 온도 안정화 필요없이 100GHz 채널 스페이싱에 고성능 DWDM 먹스 / 역다중화기 장치 작동입니다. 평면 처리된 실리콘 상 실리카 칩은 다중 파장을 분리하거나 결합시키기 위해 어레이된 채널 도파관을 포함합니다. 무열적 AWG Ｓ는 다중화를 허락하고 넓은 작동 온도 위에서 DWDM 신호를 디멀티플렉싱하는 것 히터 드라이브와 모니터링 전자 공학이 필요없이, 이릅니다.
이러한 AWG 제안 저삽입 손실, 우수한 채널 분리도, 섬유 취급의 용이성과 소형 패키지에서 장기간 신뢰성. 유니화이바의 무열화 기술은 DWDM 네트워크 제공자들에 의해 AWG 멀티플렉서 / 디멀티플렉서의 배치를 단순화합니다.
특징 :
~ 40CH 100G AWG 모듈 (40CH 100G DWDM 먹스 역다중화기)
~lnsertion 손실 잔물결 :1.0 DB (데시벨)
~Optical 귀환 감쇠량 :40 DB (데시벨)
~Band : C-밴드, 엘 벤드, C+L-Band는 특화하고 선택적입니다
채널이의 ~Number :특별한 16CH,32CH,40CH,48CH는 선택적입니다
~Spacing :특별한 50G,100G,200G는 선택적입니다
~Filter 형태 : 가우시안이게, 광범위한 가우시안, 플랫 탑은 선택적입니다
~Package : 모듈, 랙, 특정은 선택적입니다
~Fiber 길이 :0.5m,1m,1.5m,2m,2.5m,3m, 상술하고 선택적입니다
~ln/Out 연결기 :None,FC/APC,FC/PC,SC/APC,SC/PC,LC/APC,LC/PC,ST/UPC,Specify는 선택적입니다
| 매개 변수 | 유닛 | 가우시안 | 평두 | |
| 채널 파장 (nm) | 별거 안 해 | ITU 100 기가헤르츠 그리드 | ||
| 채널 수 | - | 16,32,40,48 또는 다릅니다 | ||
| 파장 정확도 (nm) | 별거 안 해 | ± 0.05 | ||
| 삽입 손실 (dB) | dB | < 4=""> | < 6=""> | |
| 채널 통과대역 (@-1dB 대역폭) | 별거 안 해 | > 0.2 | > 0.3 | |
| 채널 통과대역 (@-3dB 대역폭) | 별거 안 해 | > 0.4 | > 0.5 | |
| 전체 혼선(dB) | dB | > 20 | > 23 | |
| 채널 잔물결 (dB) | dB | < 0=""> | ||
| 차단(dB) | 인접합니다 | dB | > 25 | |
| 인접하지 않습니다 | dB | > 30 | ||
| 맥스. 균일성 | dB | 1.2 | ||
| 색 분산 | 추신 / nm | -20~+20 | ||
| 맥스. 편광 의존 손실량 | dB | 0.5 | ||
| 맥스. 편광 모드 분산 | 추신 | 0.5 | ||
| 민. 방향성 | dB | > 50 | ||
| 민. 반사 특성 | dB | > 45 | ||
| 최대 전력 취급 | mW | 300 | ||
| 섬유형 | - | SMF-28e 또는 다릅니다 | ||
| 작동 온도 | 'Ｃ | -5 ~+70 | ||
| 저장 온도 | 'Ｃ | -40 ~+85 | ||
| 차원 | 밀리미터 | L120 Ｘ W70 Ｘ H12 | ||
| 19 " 1U 선반 장착 :431.5*250*44 | ||||
