제품 상세 정보:
결제 및 배송 조건:
|

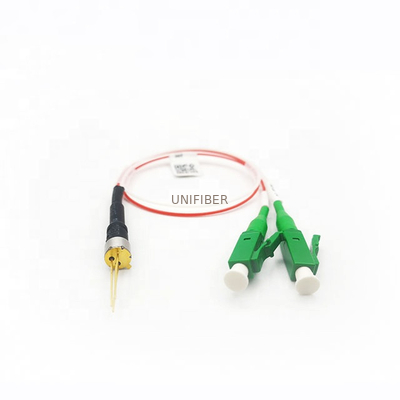

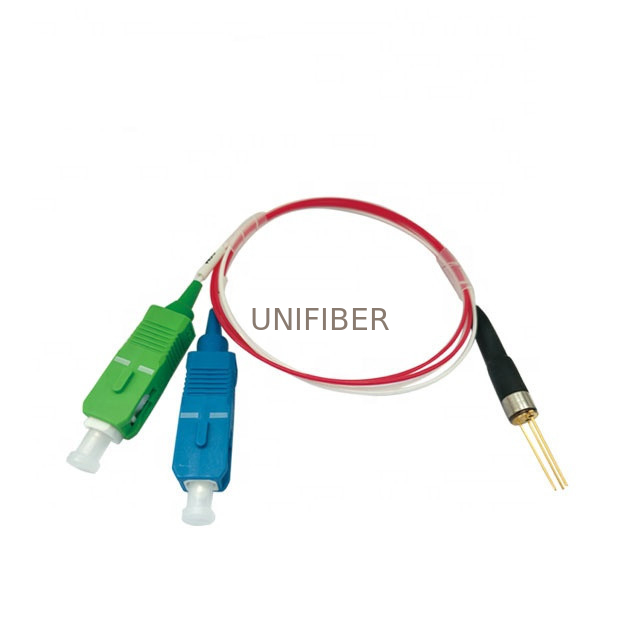

| 제품: | T1550-R1310/1490nm 고분리 WDM PD | 통과 파장: | 1550nm |
|---|---|---|---|
| 반사 파장: | 1310/1490nm | PIN 유형: | 알파벳 |
| 활성 영역(음): | 55: φ55um 60: φ60um 70: φ70um 75: φ75um | 애플리케이션: | FTTH/CATV |
| 하이 라이트: | 고절연 파장 분할 다중화기,1490nm 파장 분할 다중화기,CATV WDM 분배기 |
||
1. 특징
낮은 삽입 손실
낮은 반환 손실
높은 채널 분리
높은 안정성과 신뢰성
플라스틱 광학 경로 없음
2. 신청
FTTH
광 트랜시버
케이블 TV 시스템
광 네트워크 장치
3. 절대최대정격(Tc=25°C)
| 매개변수 | 상징 | 등급 | 단위 |
| 포화도 | 추신 | 2.0 | MW |
| 순방향 전류 | 만약에 | 2.0 | 엄마 |
| 역전압 | VR | 15 | V |
| 작동 온도 | 맨 위 | -40~+85 | ℃ |
| 보관 온도 | Tstg | -40~+125 | ℃ |
4. 광학 및 전기적 특성(Tc=25°C)
| 매개변수 | 상징 | 최소 | 유형 | 최대 | 단위 | 테스트 조건 | ||
| 통과 채널 파장 범위 | λ | λ-10 | λ | λ+10 | nm | |||
| 반사 채널 파장 | λ | λ-10 | λ | λ-10 | nm | |||
| λ | λ-10 | λ | λ-10 | nm | ||||
| 책임 | NS | 0.80 | 0.85 | A/W | Vr=5V,λ=1550nm | |||
| 격리 | 패스 채널 | 이소 | 30 | dB | λ=1310nm, λ=1490nm | |||
| 반사 채널 | 18 | λ=1550nm | ||||||
| 평탄화 종속 손실 | 패스 채널 | PDL | 0.05 | dB | λ=1310nm, λ=1490nm | |||
| 반사 채널 | 0.05 | λ=1550nm | ||||||
| 지향성 | 50 | dB | ||||||
| 반환 손실 | RL | 45 | dB | |||||
| 손실 삽입 | 패스 채널 |
일리노이 |
0.8 | dB | ||||
| 반사 채널 | 0.6 | dB | ||||||
5. 피NS NS~에 과제
6. BLPW-XX-XX-XX :
| 비밀번호 | -NS | /NS | NS | -NS | NS | -NS | NS |
| 포장 종류 | COM 커넥터 |
수신 커넥터 |
신병 | 활성 영역(음) | 핀 | 파장 유형 | ROHS |
|
PWDM |
FA:FC/APC SA:SC/APC LA:LC/APC 에프:FC/PC 에스:SC/PC T:ST/PC 아니오 |
FA:FC/APC SA:SC/APC LA:LC/APC 에프:FC/PC 에스:SC/PC T:ST/PC 아니오 |
1: 짧은 가죽 2: 열수축성 튜브 3: 롱 가죽 N: 플러그 유형 |
55:φ55um 60:φ60um 70: φ70um 75: φ75um |
A:A 유형 비:비 유형 C:C 유형 |
1:T1550-R1310/1490 2: T1490-R1310/1550 기타 |
R: ROHS 통과
|
