제품 상세 정보:
결제 및 배송 조건:
|

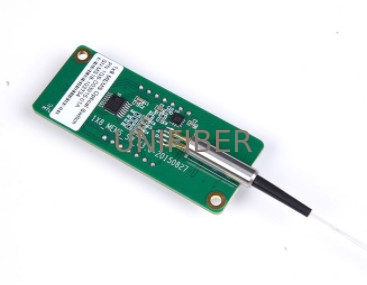

| 제품: | 비래칭 C/L 대역 1x8 Mems 광 스위치 | 파장 범위: | C/L 밴드 |
|---|---|---|---|
| 모드 전환: | 비 래칭 | 스위칭 시간: | 20ms |
| 섬유: | 250um 베어 섬유 | 애플리케이션: | 보호 스위칭 |
| 하이 라이트: | 20ms 광 스위치,1x8 Mems 광 스위치,OADM 기계 광 스위치 |
||
MEMS OSW는 MEMS 칩의 미러를 회전시켜 낮은 삽입 손실과 높은 반복성을 달성한 MEMS(Micro-Electro-Mechanical System) 기술을 기반으로 합니다.MEMS OSW는 주로 광교차 및 연결(OXC) 시스템, 광 추가/제거 시스템, 측정 기기 시스템 및 광 신호 모니터링 시스템에 사용됩니다. 제품은 Telcordia GR-1073-CORE 인증을 받았으며 RoHS를 준수합니다.
특징:
● 컴팩트한 사이즈
● 빠른 전환 시간
● 낮은 삽입 손실, 낮은 PDF, 낮은 WDL
● 높은 내구성
애플리케이션
● 보호 스위칭
● 네트워크 모니터링
● OADM, OXC, OPM
제품 구성:
치수 다이어그램
GB1804-m에 따라 표시되지 않은 허용 오차.
기타 패키지 요구 사항
ESD 패킹
라벨링 제도
6.1 커넥터에
없음
6.2 기기에서
번호: xxxxxxxxx
6.3 라벨 정의
X=Com, CH1, CH2, CH3…CHN
| 매개변수 | 명세서 | 단위 |
| 작동 파장 | 1525~1565 | nm |
| 삽입 손실 | ≤1.2 | dB |
| 누화 | ≥40 | dB |
| PDL | ≤0.15 | dB |
| WDL | ≤0.3 | dB |
| TDL | ≤0.3 | dB |
| 반환 손실 | ≥40 | dB |
| NS반복성 | ≤0.1 | dB |
| 내구성 | ≥1×109 | 주기 |
| 스위치 시간 | ≤30 | ms |
| 전원 공급 장치 | 500 | MW |
| 모드 전환 | 비 래칭 | |
| 전원 공급 장치 | ≤58 | V |
| 전력 소비 | ≤2 | MW |
| 섬유 유형 | 9/125 단일 모드 광섬유 | |
| 섬유 변발 | 9/125/250um 베어 섬유 | |
| 섬유 길이 | 1.00±0.05 | 미디엄 |
| 커넥터 | 없음 | |
| 패키지 치수 | φ5.5×42 | mm |
| 작동 온도 | -5 ~ +65 | ℃ |
| 보관 온도 | -40 ~ +85 | ℃ |
| 작동 습도 | 5 ~ 95 | %RH |
| 보관 습도 | 5 ~ 95 | %RH |
다리
| 핀 번호 | 재산 | 메모 |
| 1 | 접지 | |
| 2 | 양극(+) | 비 |
| 삼 | 양극(+) | Vx |
