제품 상세 정보:
결제 및 배송 조건:
|

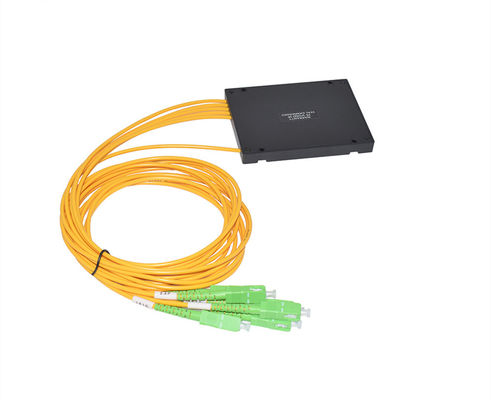

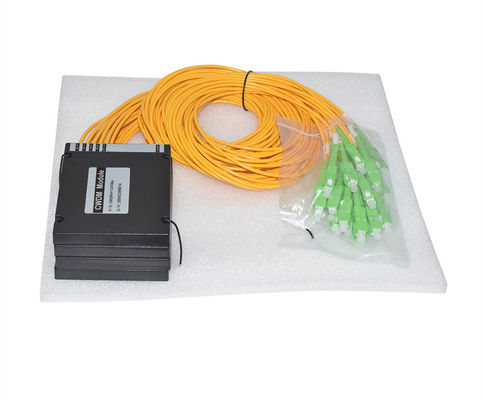

| 제품: | 명시된 포트와 단일 파이버 수동적 CWDM 4ch 먹스 / 역다중화기 ABS 모듈 | 아니오 채널의: | 4ch+1 명시된 포트 |
|---|---|---|---|
| 사고 방식: | 1270-1610nm | 기술: | TFF (박막 필터) |
| 윤곽: | 먹스 / 역다중화기 | 패키지: | 아BS 단위 |
| 연결기: | SC / 자동 위상 조정 | 애플리케이션: | WDM 체계 |
| 하이 라이트: | 단일 파이버 수동적 CWDM,ABS 수동적 CWDM,4ch 먹스 역다중화기 모듈 |
||
조잡한 파장 분할 다중화기 (CWDM)는 미세광학 패키징을 계약하여 박막 코팅 기술과 비급속흐름 금속의 독점 설계를 활용합니다. 그것은 저삽입 손실, 하이 채널 차단, 광역 대역, 저온 력과 에폭시 무료 광학 경로를 제공합니다.우리의 CWDM 먹스 역다중화기 제품은 단일 파이버 위의 최고 18까지 채널 다중화를 제공합니다.그 저삽입 손실이 인 요금이 파장 분할 다중화 통신망을 필요로 했다고, 우리는 또한 선택으로서 IL을 감소시키기 위한 역다중화기 모듈을 도약 성분을 CWDM 먹스 /에 추가할 수 있습니다. 표준 CWDM 먹스 / 역다중화기 패키지 형태는 다음을 포함합니다 : ABS 박스 패키지, LGX 패키지와 19 " 1U 랙 마운트.
특징 :
매우 저삽입 손실
고분리
높은 신뢰도와 안정성
낮은 푸시 다운 리스트
콤팩트 디자인
좋은 채널 대 채널 균일성
넓은 작동 파장 : 1270nm-1610nm (1261nm~1611nm)
작동 온도 : -20 내지 +70C
산업적 작동 온도 : -40 내지 +80C
애플리케이션 :
CWDM 시스템
에드 / 하락
PON 네트워크
CATV 링크
| 매개 변수 | 먹스 | 역다중화기 |
|---|---|---|
| 작동 파장 범위 | 1260-1620 nm | |
| CWDM 채널 범위 | 1460-1620 nm | |
| CWDM 채널 중심 파장 (λc) | 1471년, 1491년, 1511년, 1531년, 1551년, 1571년, 1591년과 1611 nm | |
| 1310개의 대역 파장은 이릅니다 | 1260-1360 nm | |
| CWDM 채널 스페이싱 | 20 nm | |
| CWDM 채널 통과 대역 | ≥ λc ± 6.5 nm | |
| CWDM 채널 삽입 손실 | ≤ 3.2 dB | |
| 1310개 밴드 삽입 손실 | ≤ 0.8 dB | |
| CWDM 통과 대역 잔물결 | ≤ 0.3 dB | |
| CWDM 인접채널 차단 | ≥ 15 dB | ≥ 35 dB |
| CWDM 인접하지 않는 채널 분리도 | ≥ 15 dB | ≥ 45 dB |
| 1310 밴드 차단 | ≥ 45 dB | |
| 방향성 | ≥ 50 dB | |
| 반사 특성 | ≥ 45 dB | |
| PDL | ≤ 0.15 | |
| 최대 전력 | 300 mW | |
| 작동 온도 | -5' Ｃ ~ +65' Ｃ | |
| 저장 온도 | -40' Ｃ ~ +85' Ｃ | |
| 패키지 치수 | 100 밀리미터 Ｘ 90 밀리미터 Ｘ 7 밀리미터 | |
