| 가동 파장: | ITU 100GHz 격자 | 섬유 유형: | 250um는 섬유 0.9/2.0/3.0mm 느슨한 관을 드러냅니다 |
|---|---|---|---|
| 섬유 길이: | 1m 또는 주문을 받아서 만드는 | In/Out 연결관: | FC SC LC ST |
| 수로의 수: | 4/8/16CH | 제 채널: | C21 C22 C23… C59 C60 C61 |
| 윤곽: | Mux/Demux | 포장: | 아BS는, LGX 카세트, 거치된 선반 상자에 넣습니다 |
| 하이 라이트: | Athermal AWG Moudele,DWDM Mux Demux 다중화기 |
||

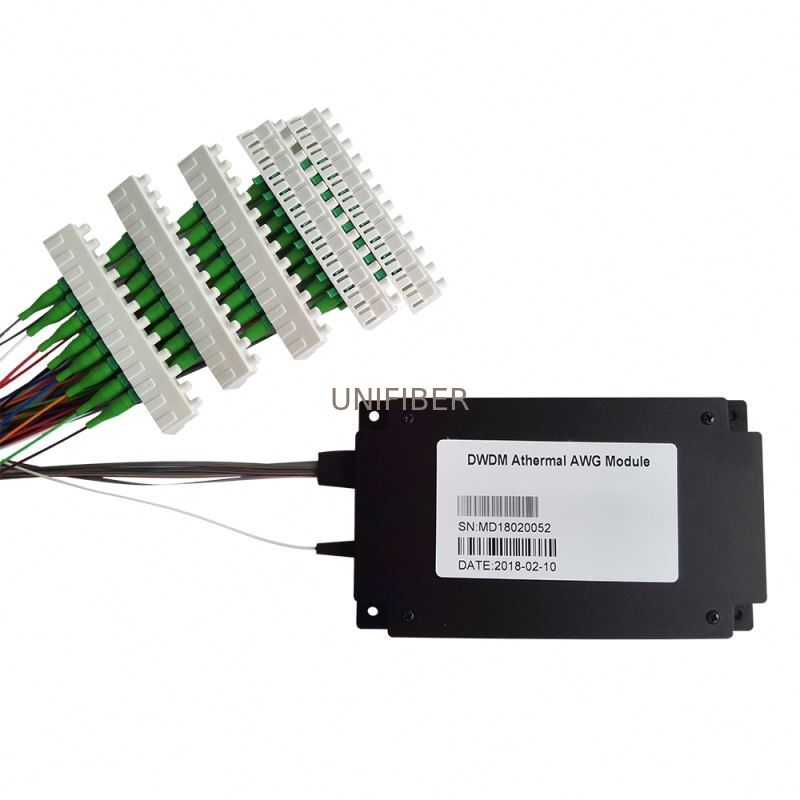

소형 사이즈 100GHZ Athermal AWG DWDM 단위 (AAWG) 40CH 아BS는 PON 네트워크를 위한 편평 정점 단 하나 섬유 Mux Demux를 상자에 넣습니다
Athermal AWG (배열된 도파관 격자판)는 온도 안정화를 위한 필요 없이 100GHz 채널 간격에 작동하는 고성능 DWDM mux/demux 장치입니다. 평면 가공한 실리카에 실리콘 칩은 배열한 수로 다수 파장을 분리하거나 결합하기 위하여 도파관 구성하고 있습니다. Athermal AWG s는 히이터 드라이브와 감시 전자공학을 위한 필요 없이 넓은 조작 온도 범위에 DWDM 신호의, 다중 송신하고 분리화 허용합니다. 이 AWG 제안 섬유의 낮은 삽입 손실, 우수한 수로 고립, 취급하는 용이함, 및 조밀한 포장에 있는 장기 신뢰성.
특징:
MUX/DEMUX 기능
조밀한 포장
다중채널 수
고분고분한 Telcordia GR-1209/1221
Athermal 디자인은, 전력 요구되지 않습니다
낮은 삽입 손실, 낮은 PDL의 높은 채널 고립
신청:
DWDM 전송
지하철 지역 네트워크
장거리 네트워크
PON 네트워크
ROADM를 위한 빌딩 블록
VMUX를 위한 빌딩 블록
| 모수 | 단위 | 가우스 | 편평하 정상 | |
| 채널 파장 (nm) | nm | ITU 100개 GHz 격자 | ||
| 수로의 수 | - | 16,32,40,48 또는 다른 사람 | ||
| 파장 정확도 (nm) | nm | ± 0.05 | ||
| 삽입 손실 (dB) | dB | < 4=""> | < 6=""> | |
| 채널 패스밴드 (@-1dB 대역폭) | nm | > 0.2 | > 0.3 | |
| 채널 패스밴드 (@-3dB 대역폭) | nm | > 0.4 | > 0.5 | |
| 총 누화 (dB) | dB | > 20 | > 23 | |
| 채널 잔물결 (dB) | dB | < 0=""> | ||
| 고립 (dB) | 인접한 | dB | > 25 | |
| 비 인접한 | dB | > 30 | ||
| 최대. 균등성 | dB | 1.2 | ||
| 색채 분산 | ps/nm | -20~+20 | ||
| 최대. 분극 종 손실 | dB | 0.5 | ||
| 최대. 분극 형태 분산 | ps | 0.5 | ||
| min. Directivity | dB | > 50 | ||
| 사소 복귀 손실 | dB | > 45 | ||
| 최대 힘 취급 | MW | 300 | ||
| 섬유 유형 | - | SMF-28e 또는 다른 사람 | ||
| 작용 온도 | °C | -5 ~+70 | ||
| 저장 온도 | °C | -40 ~+85 | ||
| 차원 | mm | L120 x W70 x H12 | ||
| 19" 1U 선반 산: 431.5*250*44 | ||||
주:
1.All는 위 자료 연결관을 포함하지 않습니다.
2. 자세한 내용은, 우리의 판매를 접촉하십시오.
